楕円

中心点、水平軸、軸の半径を定義し、楕円/楕円弧を作成します。


ellipse

[作図]タブ → [楕円] を選択します。

楕円

中心点を指定して楕円/楕円弧を描きます。

[1.]軸

[2.半長軸]

楕円の半長軸の数値を入力します。

[3.半短軸]

楕円の半短軸の数値を入力します。

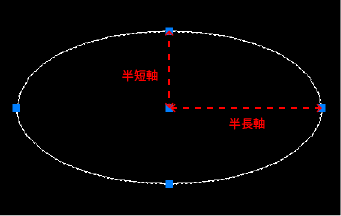

半長軸/半短軸

[4.回転角度]

X軸(0度)に対する楕円の水平軸の傾斜角を入力します。

[5.開始角度=]

楕円の開始角度を入力します。

[6.終了角度=] とともに設定することで、楕円弧を描くことができます。

X軸を基準の0度とし、反時計回り方向で角度を指定します。

[6.終了角度=]

楕円の終了角度を入力します。

軸のインスタンスメニュー


基点を選択して楕円を配置します。

回転角度45°の例 開始角度 60°、終了角度270°

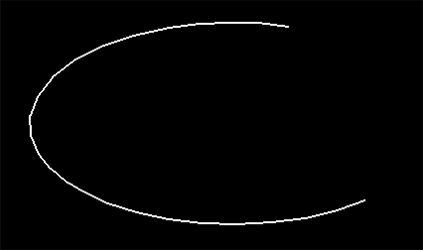

左図:回転角度45°の例 右図:開始角度 60°、終了角度270°の楕円弧の例

軸上の2点

2点で水平軸を指定して楕円を描きます。

[1.]軸上の2点

軸上の2点のインスタンスメニュー


水平軸として2つの点を選択します。

点をクリック、または楕円の短半径の値を入力して [Enter]キー を押します。

中心点、始点

中心点と始点で水平軸を指定して楕円を描きます。

[1.]中心点、始点

中心点、始点のインスタンスメニュー


楕円の中心点と始点を指定し、水平軸を定義します。

点をクリック、または楕円の短半径の値を入力して [Enter]キー を押します。
