寸法の関連付け

無効になった寸法の基点を関連付け、有効な寸法（3Dとリンクされた状態）にします。

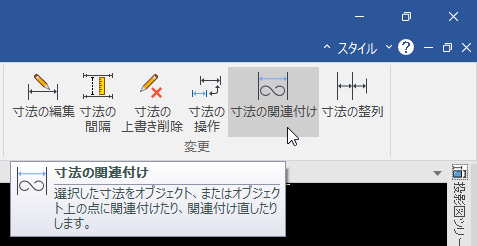

[3D インターフェース]タブ → [寸法の関連付け] をクリックします。

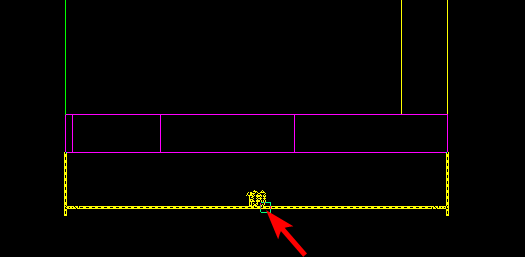

無効になった寸法を選択します。

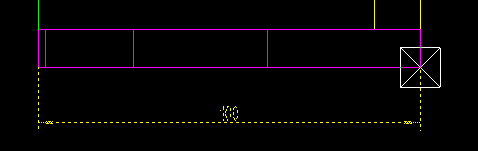

寸法の起点がバツ印で表示されます。

その起点を再度設定します。

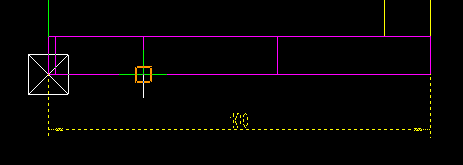

任意の点を選択します。

点を選択後、もう片方の起点を選択します。

関連付け後、3Dシーンを更新します。

2Dドラフト（CAXA Draft）を表示し、更新のメッセージで「はい」をクリックすると寸法が有効な状態で表示されます。

寸法の関連付け後、3Dシーンを更新することで寸法の色も更新されます。

3Dシーン でパーツを選択し、再生成を行うと3Dシーンで更新された状態となります。

参照：再生成
