3 点角度寸法

頂点と1番目の点を結ぶ線と、頂点と2番目の点を結ぶ線の間の角度を測ります。

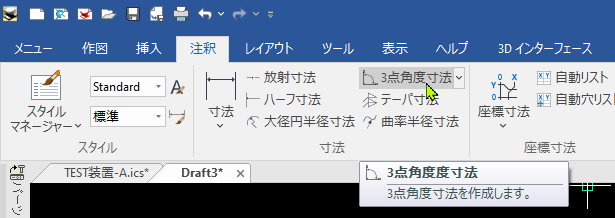

[注釈]タブ → [3 点角度寸法] をクリックします。

3 点角度寸法

dimanglep

コマンドを起動すると、インスタンスメニューが表示されます。

3 点角度寸法

[1.]寸法線に揃える/水平/ISO 標準

[2.]度/度分秒/グラード/ラジアン

[3.]テキストを中央に配置/テキストをドラッグして配置

[4.接頭語]

[5.接尾語]

[6.基準値]


頂点、1番目の点、2番目の点を順に指定し、寸法を配置します。
