投影レイヤーの選択/変更

レイヤーを選択する

投影図ブロックは、アクティブレイヤー(作業レイヤー)上に作成されます。

アクティブレイヤーは以下の方法で設定します。

[作図]タブ → [レイヤー] のプルダウンメニューから、アクティブレイヤーを設定することができます。

レイヤー

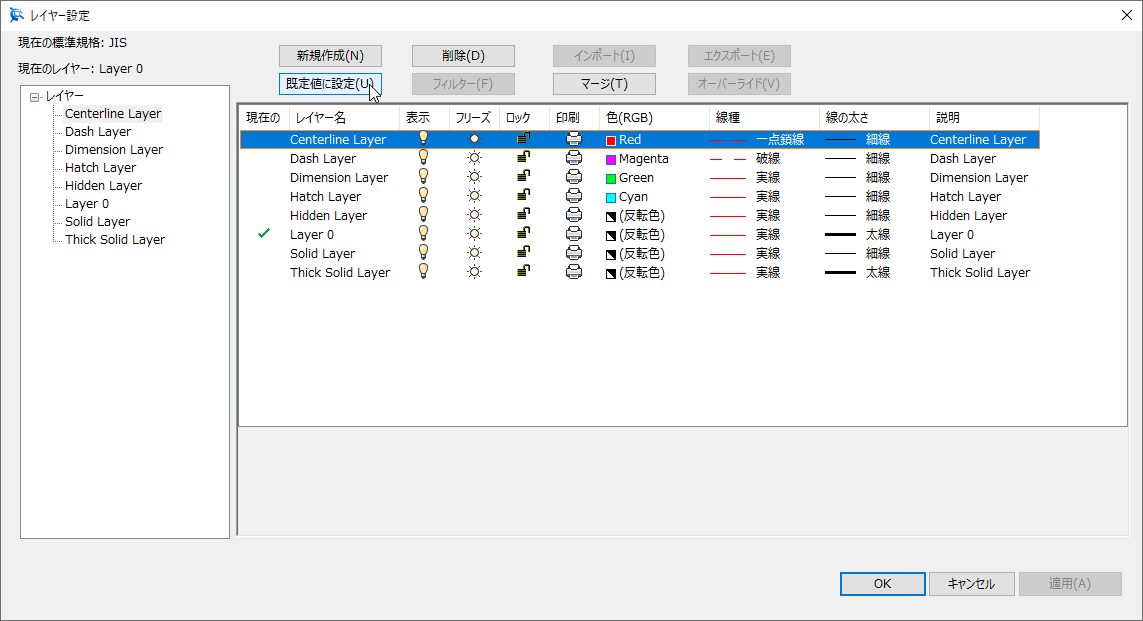

もしくは、[作図]タブ → [レイヤー] をクリックして [レイヤー設定]画面を立ち上げます。 レイヤーを選択し、[既定値に設定] をクリックすることでアクティブレイヤーを変更できます。

レイヤー

レイヤーを変更する

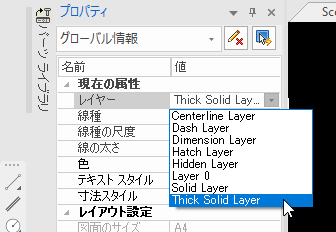

図形を選択して、シーンブラウザの [プロパティ] を開きます。

[レイヤー] のプルダウンメニューからレイヤーを選択すると、レイヤーが変わります。

レイヤーの変更
