円弧

[作図]タブ → [円弧] のプルダウンメニューから円弧の種類を選択します。

円弧

円弧

arc

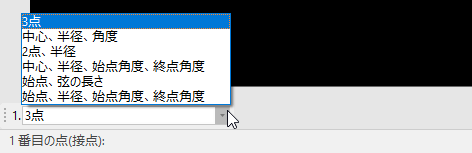

[円弧] を選択した場合、インスタンスメニューで円弧の種類を選択します。

円弧

3点

arcppp

3点(開始点/中間点/終点)を定義し、円弧を描きます。

通過する3点をそれぞれ指定します。

座標値を入力して点を指定することもできます。

2点目を指定すると緑の配置ガイド線が表示されます。

中心、半径、角度

arccsa

中心点、開始点、角度を定義し、円弧を描画します。

円弧の中心点を指定します。

開始点をクリック、または円弧の半径を入力します。 半径を入力する場合は、中心とカーソルの位置を結ぶ線上が開始点になります。

カーソルを動かすと、緑の配置ガイド線が表示されます。

中心角度または終点を指定します。

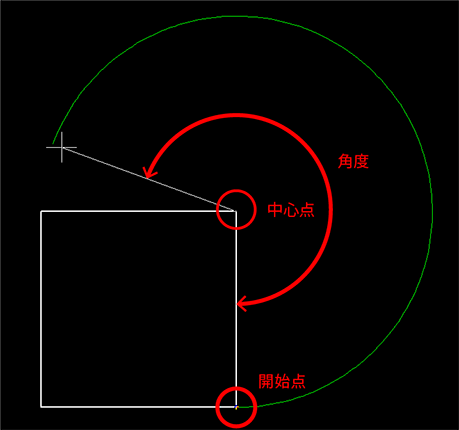

中心、半径、角度

2点、半径

appr

2点と半径を定義して円弧を作成します。

円弧上を通過する2点を指定します。

2点目を選択すると緑の配置ガイド線が表示され、描画する方向を指定できます。

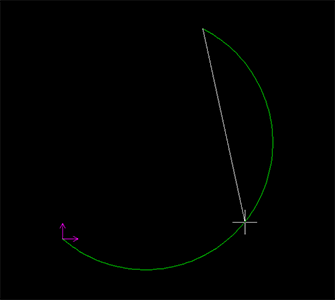

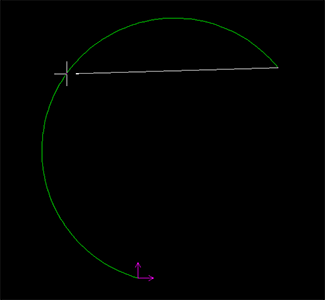

緑の配置ガイド線で方向を指定 緑の配置ガイド線で方向を指定

半径の値を入力するか、点を指定します。

半径の最小値は、円が2点間を直径とする場合の半径です。

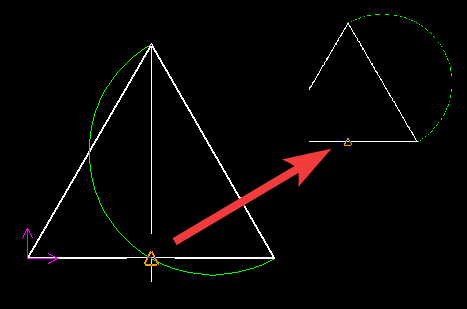

接点にスナップさせることで、接円弧を作成できます。

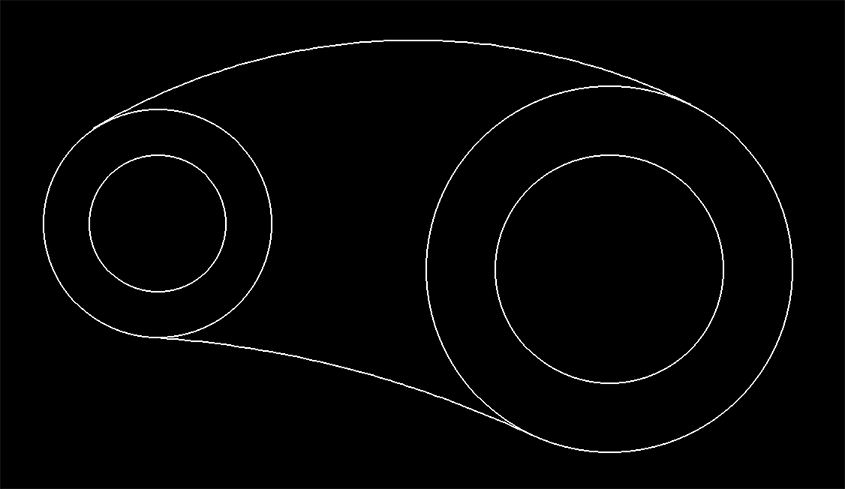

接円弧

接円弧

中心、半径、始点角度、終点角度

acra

中心、半径、始点角度、終点角度のインスタンスメニュー

[1.半径=]

円弧の半径の値を入力します。

[2.開始角度=]

開始角度を入力します。

[3.終了角度=]

終了角度を入力します。

X 軸が角度の基準です。反時計回りに0°から始まります。


中心点を指定します。

中心、半径、始点角度、終点角度

始点、弦の長さ

asea

始点、弦の長さのインスタンスメニュー

[1.中心角度]

円弧の中心角度の値を入力します。


始点と終点を指定します。

1点目を指定すると、緑の配置ガイド線が表示されます。

指定する順番(始点/終点)を入れ替えると描画の向きを反転させることができます。

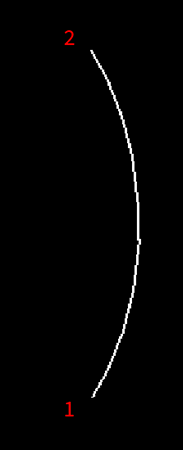

始点、弦の長さ 始点、弦の長さ

始点、半径、始点角度、終点角度

asra

始点、半径、始点角度、終点角度を定義し、円弧を作成します。

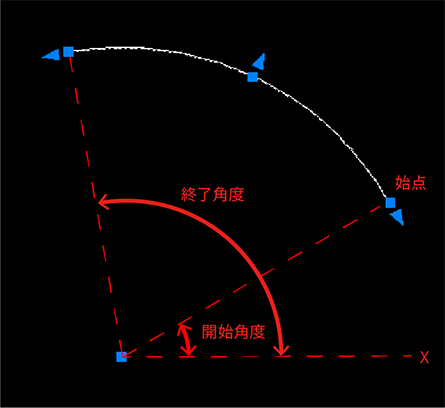

始点、半径、始点角度、終点角度のインスタンスメニュー

[1.半径=]

半径の値を入力します。

[2.開始角度=]

始点角度の値を入力します。

[3.終了角度=]

終点角度の値を入力します。

X 軸が角度の基準です。反時計回りに0°から始まります。


円弧の始点を指定します。

始点、半径、始点角度、終点角度のインスタンスメニュー
