ファイル属性

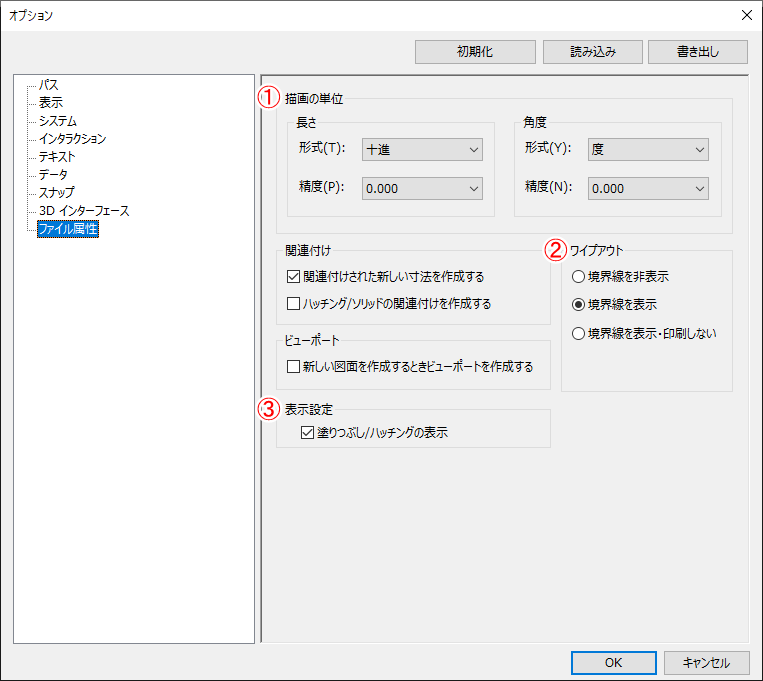

オプション ファイル属性

① 描画の単位

作図画面上の描画精度を設定します。(寸法の精度とは異なります)

寸法精度については、CAXA Draftの図面を開いた状態から [スタイルマネージャー] を開き、スタイルごとに異なる精度を設定することができます。

② ワイプアウト

ワイプアウト(特定の形状で図を隠す)の境界線の表示・非表示を設定できます。

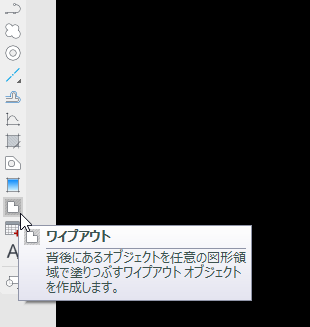

[ワイプアウト] は、リボンバーの上で右クリック → [ツールバー] → [描画]をクリックした後、画面左端に表示されるコマンドアイコンの中から選択できます。

オプション ファイル属性
