溶接記号

weld

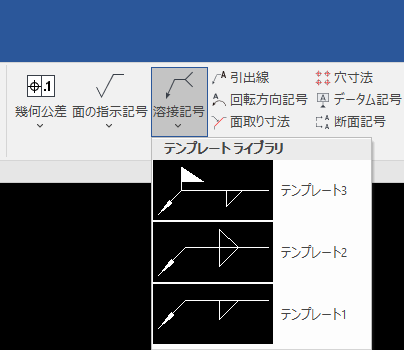

[注釈]タブ → [溶接記号] をクリックします。

溶接記号

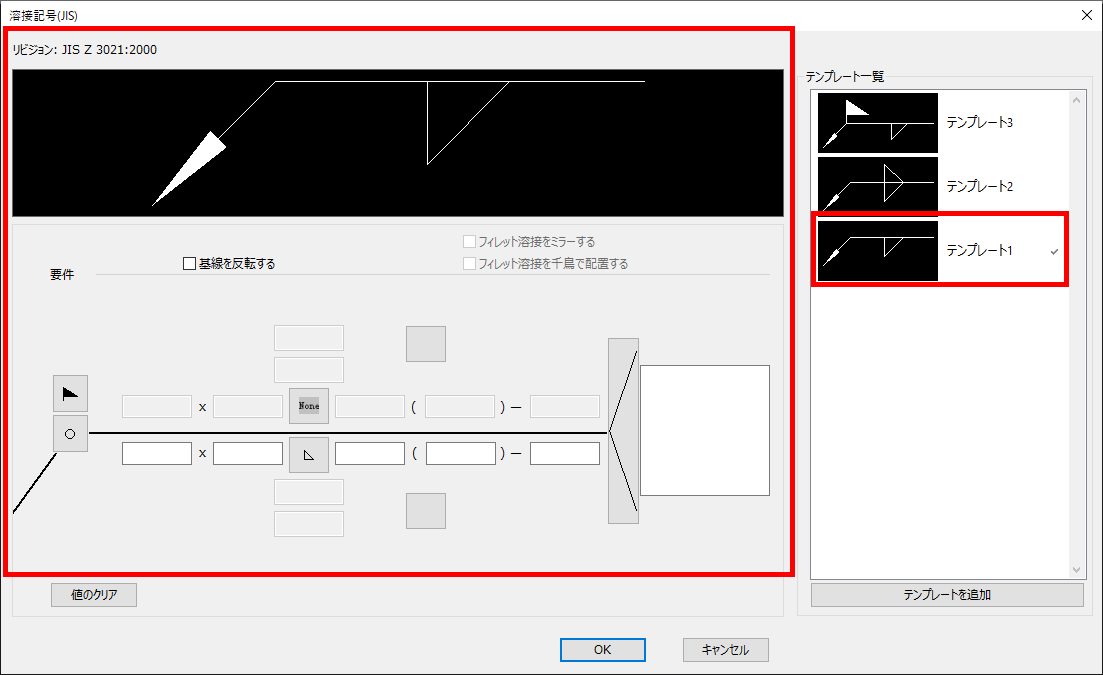

[溶接記号]画面 が表示されます。

溶接記号

[基本記号] の選択 などの設定を行います。

[OK] をクリックして設定を終了します。

引出線の開始点をクリックすると、配置ガイドが表示されます。

配置方法についてのインスタンスメニューが表示されます。

溶接記号

[1.]Intelligent End/Intelligent End をキャンセルする

[Intelligent End] を選択した場合は、システムが判断したタイミングで記号が配置されます。

[Intelligent End をキャンセルする] を選択した場合は、右クリックで確定するまで記号は配置されません。


引出線の折れ点または配置点を指定し、記号を配置します。

溶接記号スタイルについては、以下をご参照ください。

参照:溶接記号スタイル
