ハッチング¶

ハッチングを作成します。

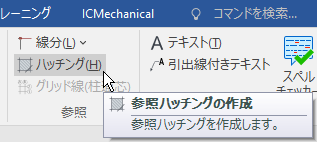

[注釈]タブ → [参照]グループ → [ハッチング] をクリックします。

テキスト

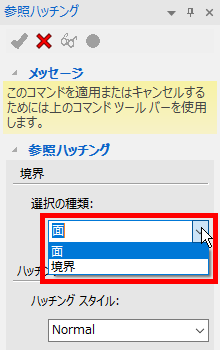

[参照ハッチング]ブラウザが表示されます。

参照ハッチングブラウザ

選択の種類で [面] と [境界] を選択できます。

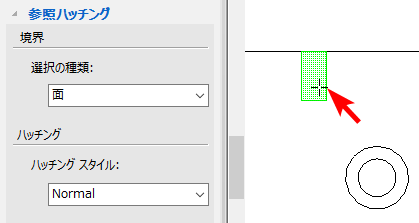

投影した図の面を選択し、緑のチェックマークをクリックすると、その面にハッチングを作成します。

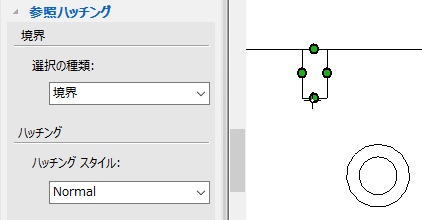

境界となるエッジや点を選択し、緑のチェックマークをクリックすると、その境界にハッチングを作成します。

ハッチングのスタイルは、ハッチングスタイルで設定できます。

投影図がない状態では、[ハッチング]がグレーアウトした状態で表示できません。
投影図を配置後、[ハッチング] をクリックし、コマンドをご使用ください。
