CAXA 部品表の順番が変わってしまう

パーツ番号を付与すると部品表の順番が勝手に変わってしまう場合

原因 1 パーツ番号の自動作成する場合

パーツ番号の自動作成画面で、[パーツ番号を並べ替えない]のチェックが無い場合に、自動で並べ替えされます。

パーツ番号の自動作成

パーツ番号の自動作成は、位置変更も必要になるためおすすめしておりませんが、使用する場合はチェックを外して[OK]をクリックしてください。

初期設定をチェックを入れる設定にすることはできません。

原因 2 パーツ番号の手動作成する場合

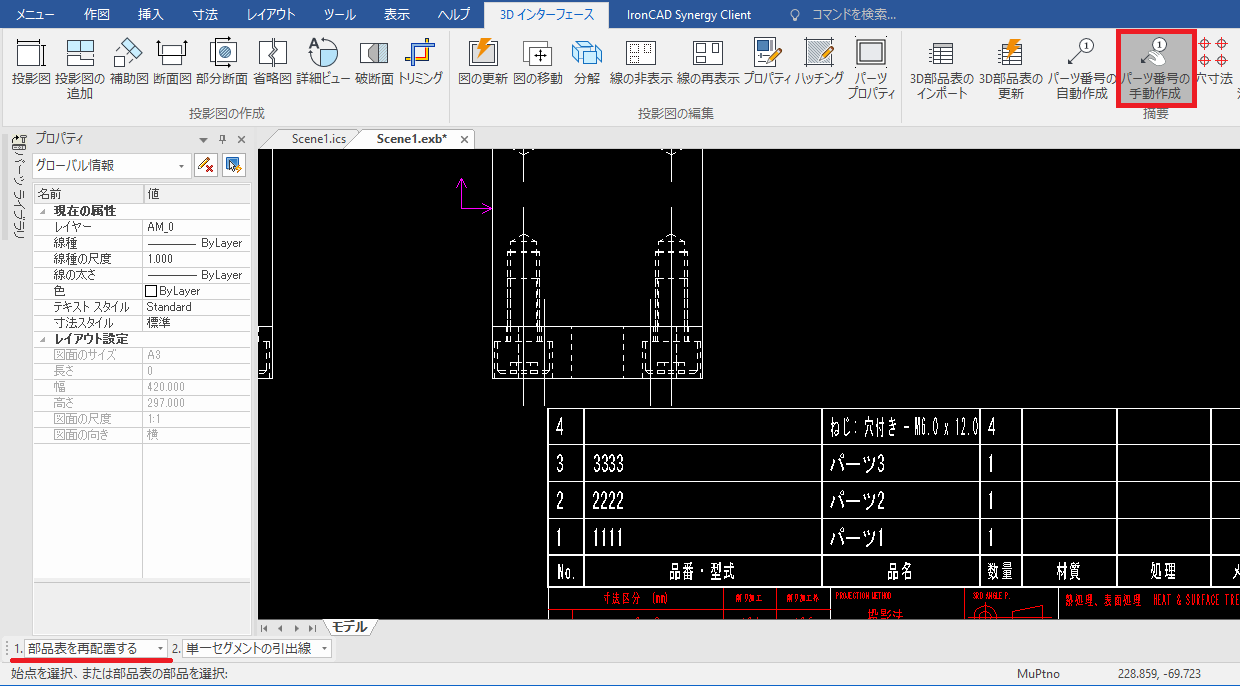

[パーツ番号の手動作成]コマンドをクリックするとステータスバーに選択が表示されます。

項目1が[部品表を再配置する]になっている場合は、自動で並べ替えされます。

オプション レンダラー

[部品表を再配置しない]に変更すると、次回より設定が維持されます。
