プロパティ リスト

オプション プロパティリスト

[カスタムプロパティ] の項目を設定します。

カスタムプロパティは、ユーザーがパーツに独自の情報を持たせるために使用します。

カスタムプロパティの情報は、CAXA Draft 部品表に出力することができます。

[メニュー] → [オプション] → [プロパティリスト] を開きます。

カスタムプロパティ

カスタムプロパティ

カスタムプロパティは次の手順で登録します。

カスタムプロパティを追加する

[名前:]

新しい項目名をテキスト入力します。

アルファベットの大文字・小文字を区別するのでご注意ください。

[種類:]

リストから入力形式を選択します。

入力形式には、[テキスト]、[日付]、[数値]、[はい/いいえ] があります。

テキスト

一般的な文字入力を行う項目、入力形式が定まらない項目に使用します。

日付

作成日などの項目に使用します。 日付形式のカスタムプロパティをパーツに適用すると、日時情報が自動的に付加されます。

数値

整数、小数の値を入力することができます。記号には対応していないので、「△100」のような入力がある場合は、[テキスト] をご使用ください。

はい/いいえ

「はい」と「いいえ」の選択式で入力できる項目に使用します。使用例「検査済:はい」、「別規格の有無:いいえ」


[名前] に項目名を入力し、[種類] から最適な入力形式を選択したら、[追加] をクリックします。

追加した項目名が、一覧表に表示されます。

カスタムプロパティを削除する

一覧表から項目名を選択し、[削除]ボタン をクリックすると削除されます。

表示順を変更する

項目名を選択し、 [上へ移動]、[下へ移動] をクリックすることで表示の順番を変更できます。


カスタムプロパティ情報の入力については以下のページをご参照ください。

参照:カスタムプロパティ

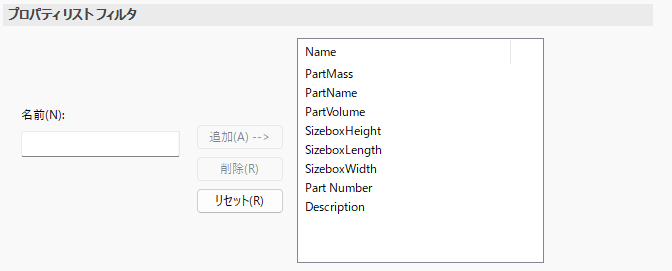

プロパティリストフィルタ

プロパティリストフィルタ

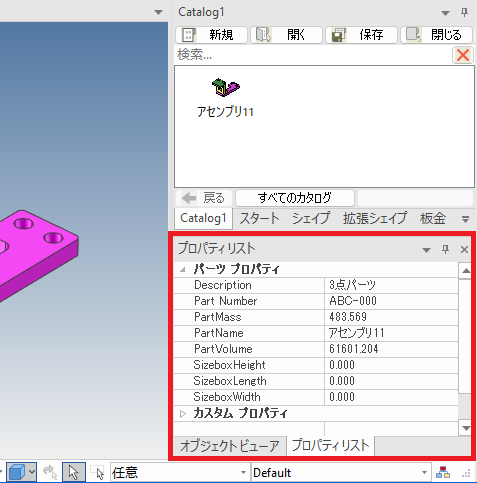

カタログブラウザの下に表示される [プロパティリスト] の表示項目を設定します。

プロパティリスト

プロパティリストからプロパティ項目の追加や値を変更することはできませんのでご注意ください。
