オブジェクト スナップ機能¶
オブジェクト スナップは、オブジェクトの角や中心など、特定の場所を正確に拾うための機能です。
作図中に点を指定するのに使用します。
オブジェクト スナップ モード の切り替え¶

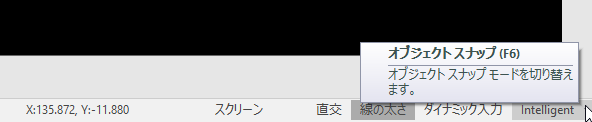

画面右下の [オブジェクト スナップ]プルアップメニュー からオブジェクト スナップ モードを選択できます。
オブジェクト スナップ モードには4種類あります。
| 名前 | 内容 |
|---|---|
| Free | スナップ無効 |

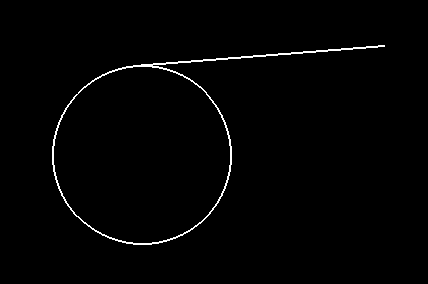

| Intelligent | 自動的にオブジェクトスナップ点（中心、接線点、垂直点、中間点、端点など）にスナップ |
| Grid | グリッド点が表示され、自動的にグリッド点にスナップ |
| Guide | Intelligent の機能に加え、スナップした点を一時的に表示させたまま、それを基点とするガイド線上にスナップ |
デフォルトは [Intelligent] になっています。用途に合わせて使い分けてください。
オブジェクト スナップの設定¶
オブジェクト スナップはオプションで設定します。
オブジェクト スナップ メニューの表示¶
作図中にコマンドの入力待ちの状態で [Shift]キー を押しながらマウス右クリック、または [Space]キー を押すと、オブジェクトスナップの選択画面を呼び出すことができます。
使用するにはオプションの設定が有効になっている必要があります。
参照：インタラクション ③ Spaceキーでスナップメニューを表示する
