トリム

基準となる線/曲線を参照し、交差する線/曲線を切り取ります。


trim/tr

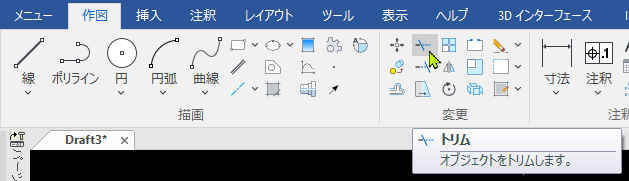

[作図]タブ → [トリム] を選択します。

トリム

クイックトリム

[1.]クイックトリム

クイックトリムのインスタンスメニュー


トリムするオブジェクトを選択します。(複数選択可)

交差する線/曲線との交点が自動的に割り出され、トリミングが実行されます。

境界を選択

基準となるオブジェクトを指定し、それと交差する線/曲線のトリムを行います。

入り組んだ複雑な図形の編集に向いています。


[1.]境界を選択

境界を選択のインスタンスメニュー


基準となる線/曲線を選択(複数選択可)し、右クリックで確定します。

トリムする線/曲線を選択(複数選択可)すると、トリミングが実行されます。

右クリックでコマンドを終了します。

境界を選択 境界を選択

左図:トリム前 右図:トリム後

バッチトリム

トリミングの境界線としてオブジェクトを指定し、トリム対象図形を選択(複数選択可)した後で、切り取る方向を指定します。


[1.]バッチトリム

バッチトリムのインスタンスメニュー


基準となるオブジェクトを選択します。

トリムするオブジェクトを選択(複数選択可)し、右クリックで確定します。

トリムする方向が黄色い矢印で表示されます。 切り取り方向を指定すると、トリムが実行されます。

バッチトリム

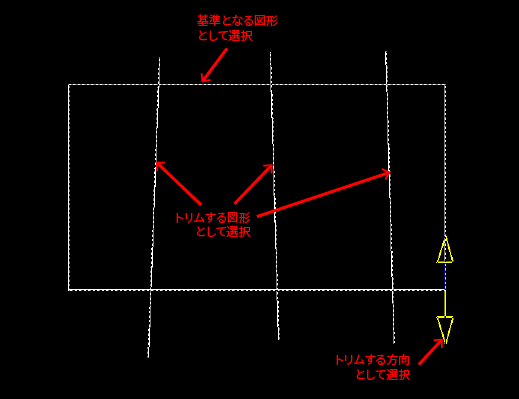

トリム前

バッチトリム

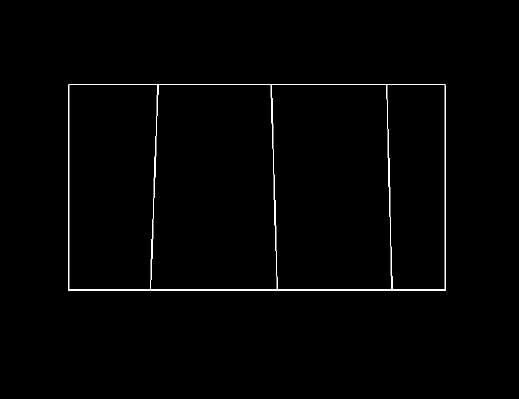

トリム後
