平行線

作図画面上の線分の平行線を描きます。


ll(エルエル)

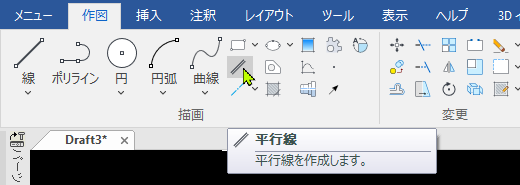

[作図]タブ → [平行線]を選択します。

平行線

元の線のコピーをオフセットさせる方法

平行線のインスタンスメニュー

[1.]オフセット

[2.]1方向/2方向


元の線を選択すると、緑の配置ガイド線が表示されます。

任意の点をクリック、または距離を入力すると配置されます。

オフセット

配置ガイド線を2方向にオフセットさせた例

始点と終点を指定する方法

[1.]2点

[2.]点/距離

任意の点を始点とする場合は [点] を選択します。

元の線との間の距離を指定する場合は [距離] を選択します。

[3.]点/線分

任意の点を終点にする場合は [点] を選択します。

図形を終点にする(線を図形で止める)場合は [線分] を選択します。

[4.距離]

前項目で [距離] を選択すると表示されます。元の線との間の距離を指定します。


元の線を選択します。

始点(点または線分)を選択します。

終点(点または線分)を選択します。

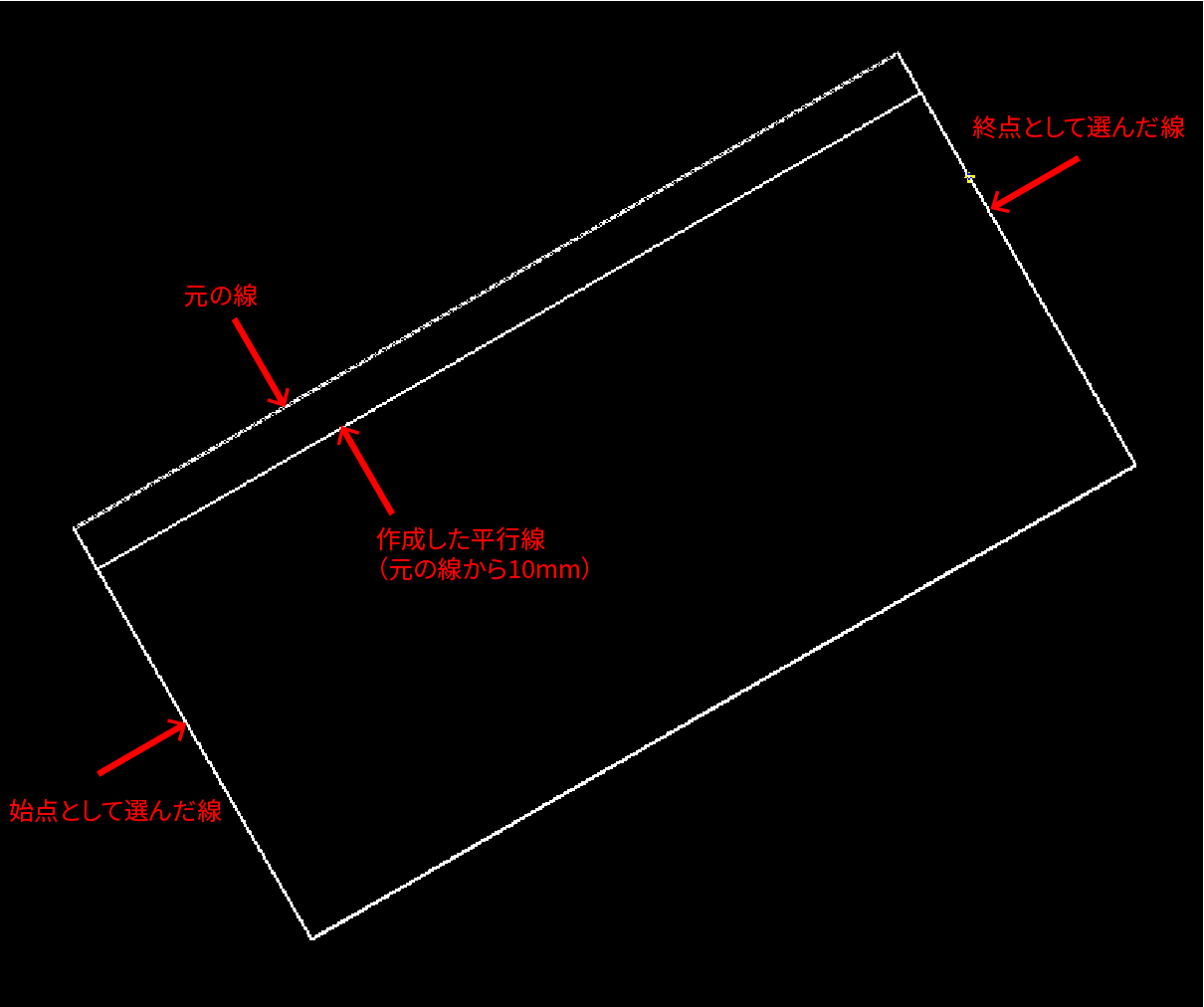

2点

距離を設定し、始点/終点として図形の線分を指定した例
