データム記号

テキストを作成します。

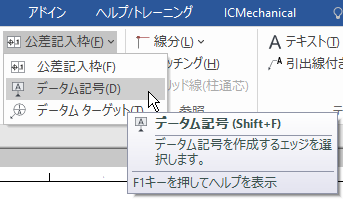

[注釈]タブ → [注釈]グループ → [データム記号] をクリックします。

データム記号の起点となるエッジをクリックし、任意の位置でクリックして配置します。

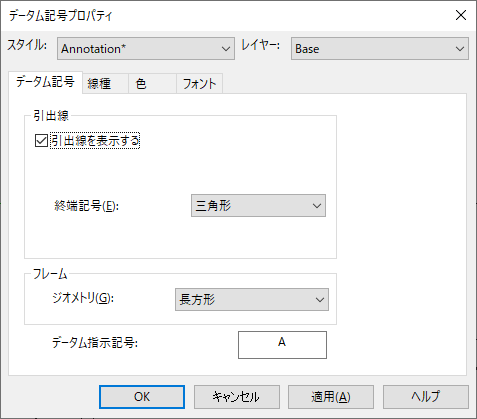

公差記入枠を配置後、[データム記号プロパティ]画面 が表示されます。

[データム記号]]タブ では、以下を設定できます。

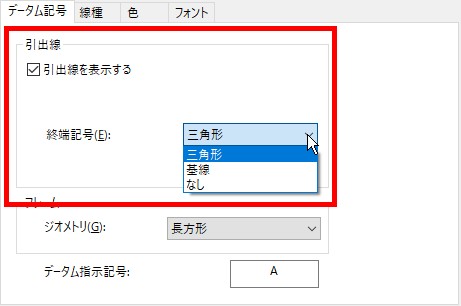

• 引出線の表示/非表示

• 終端記号

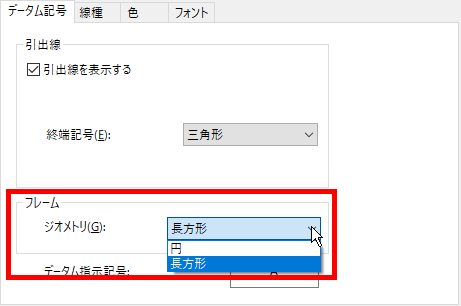

• フレーム


• データム指示記号


投影図がない状態では、[データム記号]がグレーアウトした状態で表示できません。
投影図を配置後、[データム記号] をクリックし、コマンドをご使用ください。
