スマート印刷

同じシートに複数の図面を作成している場合、選択した境界を一気に複数印刷(出力)します。

境界は、作図した長方形や円または図枠が選択できます。

複数図面を PDF に出力

〔1〕図面を開き、CAXA Draft メニュー → [ファイル] → [スマート印刷] をクリックします。

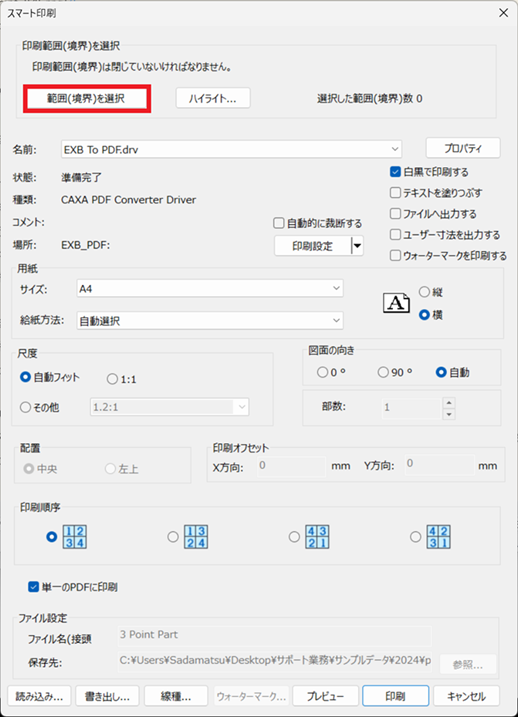

〔2〕[範囲(境界)を選択] をクリックします。

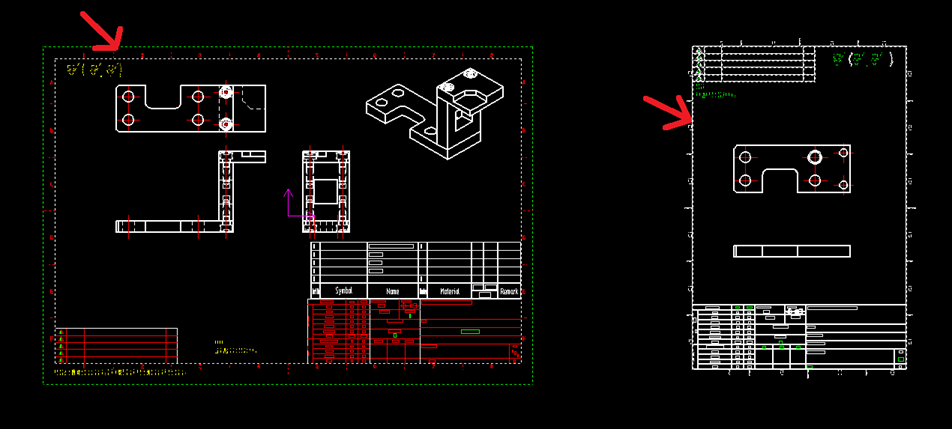

〔3〕図面から境界を選択します。

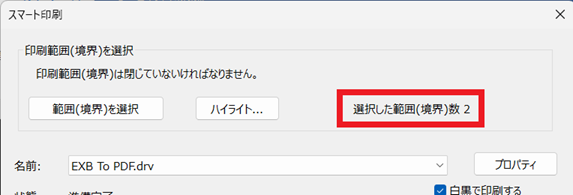

〔4〕右クリックします。　[選択した範囲(境界)数] に選択した数が表示します。

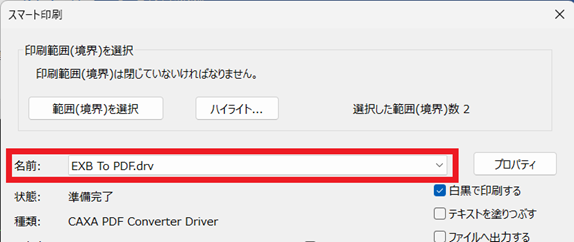

〔5〕[名前:] のプルダウンメニューから [EXB To PDF.drv] を選択します。

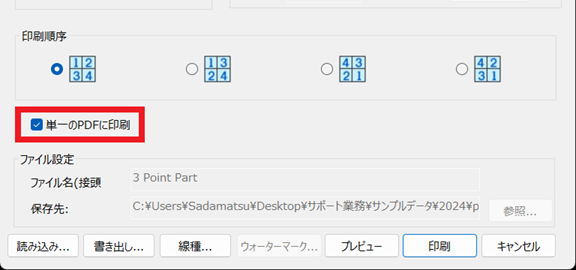

〔5〕複数図面を別々の PDFファイルにするか、1つの PDF にするかチェックを選択します。

〔6〕[プレビュー] を確認し、[印刷] をクリックします。
