サイズ変更

サイズ変更

作成した断面図形を任意の基点から拡大/縮小する場合に使用します。

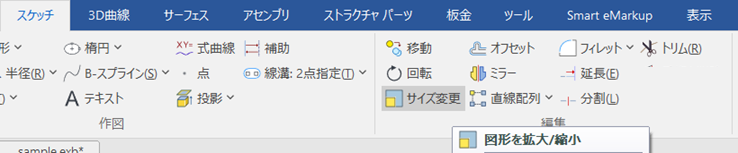

〔1〕[スケッチ]タブ → [編集]グループ → [サイズ変更] をクリックします。

サイズ変更

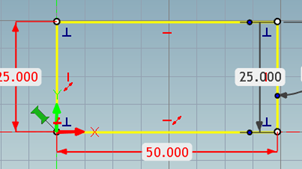

〔2〕拡大/縮小する線を選択またはマウス左クリックで囲んで選択します。

形状選択

〔3〕基点を設定します。 基点は緑のピンマークです。
先端近くにマウスカーソルを合わせ、[手で掴む]マーク になったらマウス左クリックを押したまま移動します。

基点選択

緑のピンマークが消えている場合は、断面図形上で右クリックすると表示されます。

〔4〕プロパティ欄の [尺度係数] に数値を入力します。

尺度係数

〔5〕元の断面図形を残して複製する場合は、[コピー] にチェックを入れ、コピー数を入力します。 元図が不要の場合は、実施せず〔6〕へ

〔6〕プロパティ欄左上の [レ] を押し、決定します。

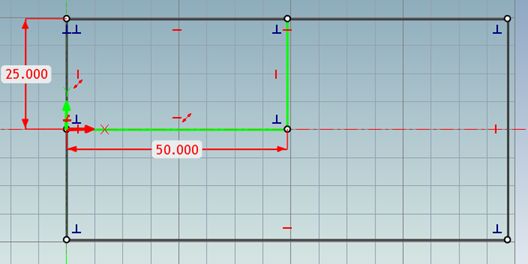

終了
