面の指示記号¶
面の指示記号を作成します。
rough
[注釈]タブ → [面の指示記号] をクリックします。
コマンドを起動すると、インスタンスメニューが表示されます。
基本注釈¶
基本的な面の指示記号を簡単に作成できます。
[1.]基本注釈
[2.]既定/引出線
選択した面に直接記号を配置する場合は [既定] を選択します。
選択した面から引出線を伸ばして記号を配置する場合は [引出線] を選択します。
[3.]除去加工を要する面/除去加工を許さない面/除去加工の有無を問わない面
選択する項目によって指示記号が自動的に変わります。
[4.値]
[5.]その他/すべて/切断線
面の指示記号に追加する注釈を選択します。
[6.]Intelligent End/Intelligent End をキャンセルする
インスタンスメニュー [2.] で [引出線] を選択すると表示されます。
[Intelligent End] を選択した場合は、システムが判断したタイミングで記号が配置されます。
[Intelligent End をキャンセルする] を選択した場合は、右クリックで確定するまで記号は配置されません。
インスタンスメニュー[2.] で [既定] を選択した場合、配置点をクリックすると、配置ガイドが表示されます。
配置の向き（角度）を指定すると、面の指示記号が配置されます。
インスタンスメニュー[2.] で [引出線] を選択した場合、引出線の開始位置をクリックすると、配置ガイドが表示されます。
引出線を伸ばして配置点をクリックすると、面の指示記号が配置されます。
標準注釈¶
値の上限/下限や付加記号を追加することが可能です。
[1.]標準注釈
[標準注釈] を選択すると、[面の指示記号]画面 が表示されます。
同画面で、[標準記号] の選択、値の上限/下限の入力などを行います。
プレビューを確認しながら設定できます。
[2.]既定/引出線
選択した面に直接記号を配置する場合は [既定] を選択します。
選択した面から引出線を伸ばして記号を配置する場合は [引出線] を選択します。
[3.]Intelligent End/Intelligent End をキャンセルする
前項で [引出線] を選択すると表示されます。
[Intelligent End] を選択した場合は、システムが判断したタイミングで記号が配置されます。
[Intelligent End をキャンセルする] を選択した場合は、右クリックで確定するまで記号は配置されません。
新JIS 表記に対応¶
IRONCAD2023より、新JIS 表記の横線を選択するオプションが追加されました。
インスタンスメニュー[2.] で [既定] を選択した場合、配置点をクリックすると、配置ガイドが表示されます。
配置の向き（角度）を指定すると、面の指示記号が配置されます。
インスタンスメニュー[2.] で [引出線] を選択した場合、引出線の開始位置をクリックすると、配置ガイドが表示されます。
引出線を伸ばして配置点をクリックすると、面の指示記号が配置されます。
面の指示記号スタイルについては、以下をご参照ください。
参照：面の指示記号スタイル
テンプレート ライブラリ IRONCAD2025 新機能 [確認 要]¶

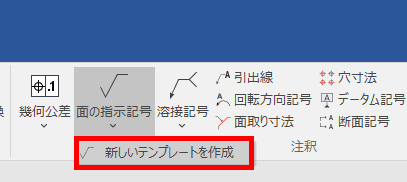

[注釈]タブ → [面の指示記号] の下側をクリックし、[新しいテンプレートを作成] をクリックします。

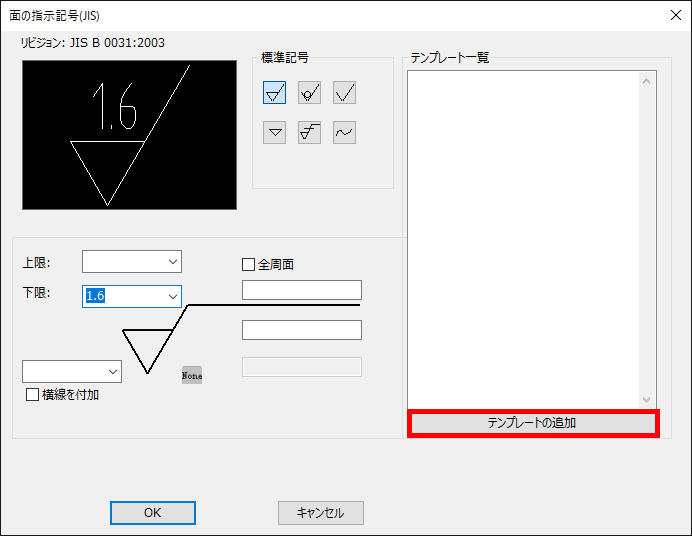

任意の設定を行い、[テンプレートの追加] をクリックするとテンプレートとして保存できます。

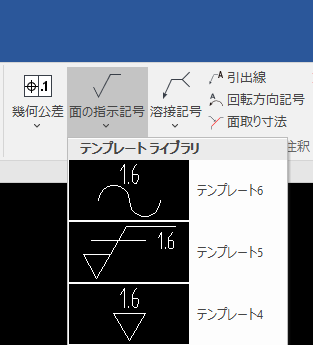

保存したテンプレートは、面の指示記号] プルダウンから選択し、使用できます。
デフォルト設定の変更¶
[面の指示記号] の [標準注釈] のダイアログで初めに表示される記号を設定できます。
設定の手順は以下のとおりです。
[注釈]タブ → [面の指示記号] の下側をクリックし、[新しいテンプレートを作成] をクリックします。

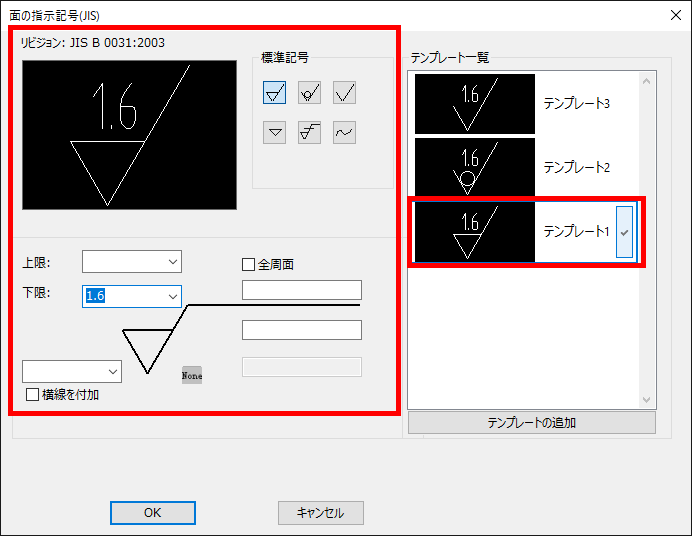

設定を行い、[テンプレートの追加] をクリックしてテンプレートとして登録します。

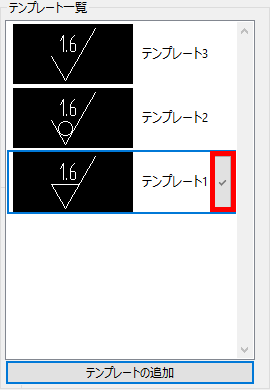

テンプレート一覧に表示された記号の右側のチェックマークををクリックします。

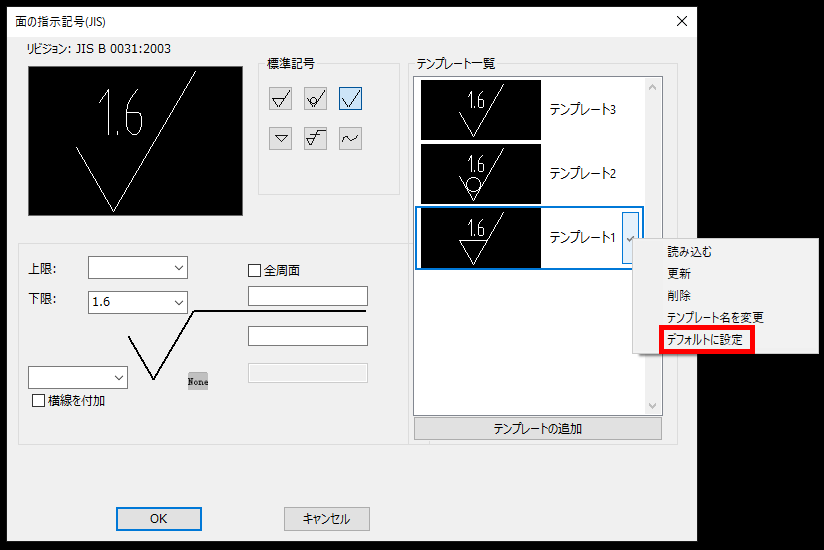

[デフォルトに設定] をクリックします。
ダイアログを閉じた後に、[面の指示記号] の [標準注釈] を作成時にデフォルトに設定した状態でダイアログが表示されます。
テンプレートの保存場所¶

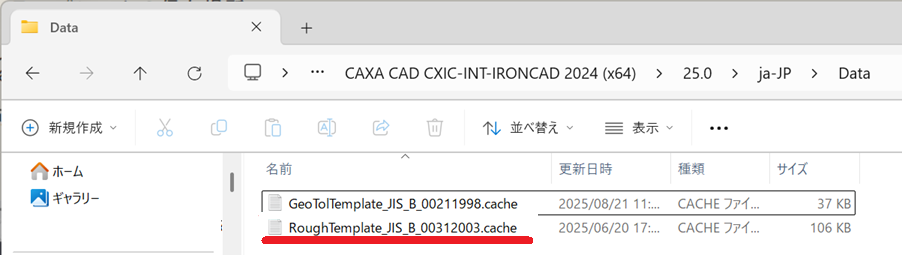

作成したテンプレートの情報は、下記フォルダーに保存されます。
C:\Users\%USERNAME%\AppData\Local\CAXA\CAXA CAD CXIC-INT-IRONCAD 2024 (x64)\25.0\ja-JP\Data
