部分削除¶
図形を指定した位置で分割、または部分的に削除します。
break/br

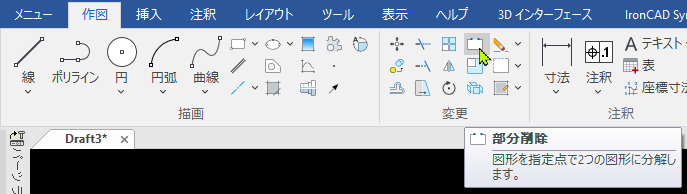

[作図]タブ → [部分削除] を選択します。
1点削除¶
指定した点で図形を分割します。
[1.]1点
分割する線（曲線）を選択します。
分割点をクリックし、コマンドを実行します。
分割された線（曲線）は画面上ではひとつのオブジェクトに見えますが、分割点で切断されています。
グリッド、スナップ、オブジェクトスナップなどの作図補助機能を使うことで、正確な点をクリックできます。
線から離れた位置に分割点を指定した場合、分割点から対象の線に対して垂直に伸びる仮想線との交点で分解されます。
曲線（円、円弧）の場合、指定した分割点と円の中心点を結ぶ仮想線との交点で分解されます。
2点削除¶
図形上で指定した2点間を切り取り削除します。
[1.]2点
[2.]1点目を同時に選択/2点を選択
対象図形を選択する際のクリック位置をそのまま切り取り削除の始点とする場合は [1点目を同時に選択] を選択します。
対象図形を選択した後で、切り取り削除の始点と終点を選択する場合は [2点を選択] を選択します。
部分削除するオブジェクトを選択します。
切り取りの開始点を指定します。
インスタンスメニュー [2.] で [1点目を同時に選択] を選択した場合、オブジェクト選択の際にクリックした点が始点となります。
終了点を指定します。
