角度寸法

角度寸法を作成します。

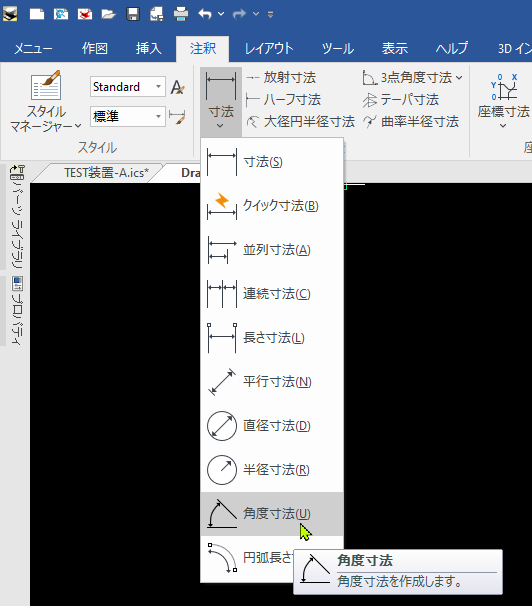

[注釈]タブ → [寸法] のプルダウンメニューから [角度寸法] を選択します。

角度寸法

最初に選択する要素によって操作が異なります。

円(円上の点)を選択した後、いずれかの要素(要素上の点)を選択します。

円の中心点と1番目の点を結ぶ線と、円の中心点と2番目の点を結ぶ線の間の角度を測ります。

円弧

円弧を選択すると、中心角度の寸法が作成されます。

線を選択すると、インスタンスメニューが表示されます。

角度寸法

[1.]既定の位置/ユーザー設定の位置

寸法線の中央にテキストを配置する場合は [既定の位置] を選択します。

寸法線に引出線をつけてテキストを配置する場合は [ユーザー設定の位置] を選択します。

[2.]寸法線の外側/寸法線の線上

前項で [ユーザー設定の位置] を選択すると表示されます。

寸法線上から引出線を伸ばす場合は [寸法線の線上] を選択します。

寸法線の端から引出線を伸ばす場合は [寸法線の外側] を選択します。


寸法を配置します。
