溶接記号

テキストを作成します。

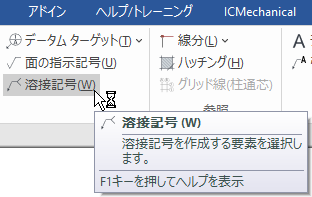

[注釈]タブ → [注釈]グループ → [溶接記号] をクリックします。

溶接記号

溶接記号 の起点となるエッジ または 点 をクリックし、任意の位置でクリックして配置します。

溶接記号1

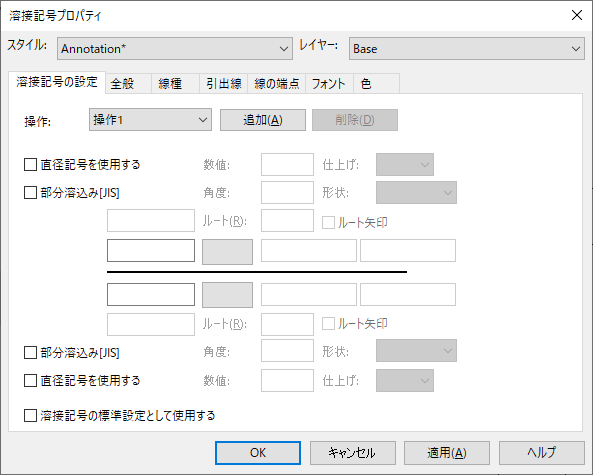

溶接記号を配置後、[溶接記号プロパティ]画面 が表示されます。

溶接記号プロパティ画面

[溶接記号の設定]タブ では、以下を設定できます。

  • 直径記号を使用する
  • 部分溶込み[JIS]
  • 溶接記号

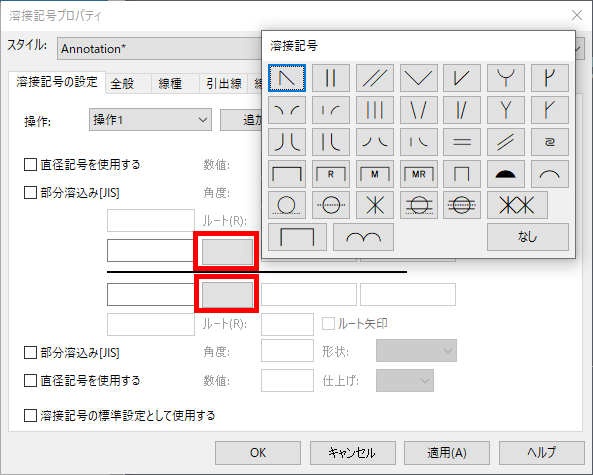

    下図の赤枠枠内をクリックすると、[溶接記号] を選択できます。
    溶接記号
  • 直径記号を使用する
  • 溶接記号の標準設定として使用する

投影図がない状態では、[溶接記号]がグレーアウトした状態で表示できません。
投影図を配置後、[溶接記号] をクリックし、コマンドをご使用ください。
