SmartDimension¶
SmartDimension を使うと、基本的な寸法をすばやく作成できます。
長さ寸法、平行寸法、直径寸法、半径寸法、角度寸法、を測ることが可能です。
選択したオブジェクトに応じて、システムが自動的に適切な寸法の種類を割り当てます。

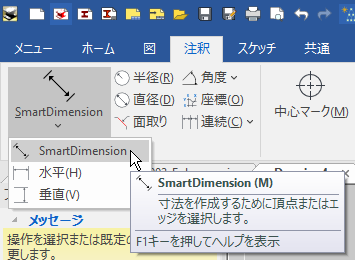

[注釈]タブ → [SmartDimension] のプルダウンメニューから [SmartDimension] を選択します。
1つのオブジェクトを選択する場合¶
線分¶
線分を選択すると、長さ寸法を作成できます。
円¶
円要素を選択すると、直径寸法を作成できます。
半径寸法を作成する場合は、[半径] をご使用ください。
円弧¶
円弧要素を選択すると、半径寸法を作成できます。
直径寸法を作成する場合は、[直径] をご使用ください。
2つのオブジェクトを選択する場合¶
2点（点と点）の距離を測る¶
任意の2点を選択すると、平行寸法を作成できます。
点と線分の距離を測る¶
最初に点を選択し、次に線分（端点ではない）を選択すると、長さ寸法を作成できます。
線分ではなく端点を選択した場合は、平行寸法を作成します。
点と円/円弧の中心点の距離を測る¶
最初に点を選択し、次に円または円弧を選択すると、初めに選択した点と円または円弧の中心点で平行寸法を作成できます。
円/円弧の距離を測る（中心点または接点）¶
円/円弧と円/円弧を選択すると、それぞれの中心点で平行寸法を作成できます。
線分と円/円弧の距離を測る¶
最初に線分を選択し、次に円または円弧を選択すると、長さ寸法を作成できます。
線分と線分の距離または角度を測る¶
2つの線分を選択すると、距離または角度
距離を測る¶
選択した2つの線分が平行の場合は、2線間の平行寸法を作成します。
角度を測る¶
選択した2つの線分が平行でない場合は、2線間の角度寸法を作成します。
