長方形

rect

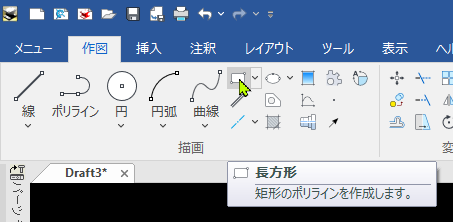

[作図]タブ → [長方形] をクリックします。

長方形

2点を指定する方法

対角の2点を指定して長方形を描きます。

2つのコーナー点

[1.]2つのコーナー点

[2.]中心線なし/中心線あり

[3.中心線延長長さ]

前項目で [中心線あり] を選択した場合に表示されます。

中心線延長長さ(中心線を図形の外側にどれくらい延長するか)を指定できます。

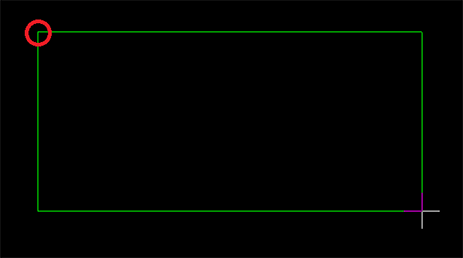

1点目を指定すると、緑の配置ガイド図が表示されます。

緑の配置ガイド図

赤丸が1点目のコーナー点

長さと幅を指定する方法

長さと幅を指定して長方形を描きます。

長さと幅

[1.]長さと幅

[2.]中心を基点/上の中央を基点/左上のコーナーを基点

長方形の基点の位置を選択します。

[3.角度]

傾斜角を指定します。(初期値は0)

[4.長さ]

長さを指定します。

[5.幅]

幅を指定します。

[6.]中心線なし/中心線あり

[7.中心線延長長さ]

中心線ありを選択した場合、中心線延長長さの値を指定します。


緑の配置ガイド図が表示されます。

緑の配置ガイド線

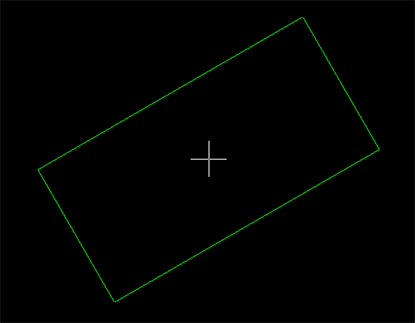

中心を基点とし、傾斜角30°を指定した例

長方形の配置点を指定します。
